Лабораторный модуль «Дестини»

Герметичный корпус модуля «Дестини» (Destiny) состоит из цилиндрической части и двух конических днищ. Длина модуля по кон­цам стыковочных узлов - 8.79 м, максималь­ный диаметр - 4.45 м, герметичный объем -117 м3, стартовая масса - 14056 кг.

В днищах корпуса имеются два люка ква­дратной формы, оснащенных стыковочными узлами типа СВМ. Хвостовым узлом «Дести­ни» стыкуется к переднему узлу «Юнити», а на носовой СВМ после расконсервации мо­дуля переносится гермоадаптер РМА-2. Позже к переднему узлу планировалось при­стыковать Узловой модуль Node 2.

В цилиндрической части модуля имеется один круглый иллюминатор диаметром 508 мм. Снаружи он закрывается откидыва­ющейся крышкой, которую члены экипажа МКС могут открыть вручную. Гермокорпус снаружи покрыт многослойной экранно-вакуумной термоизоляцией, поверх которой для защиты модуля от космического мусора и микрометеоритов установлен противометеоритный экран.

На наружной поверхности «Дестини» име­ются узлы крепления захватов дистанцион­ного манипулятора шаттла и канадского дис­танционного манипулятора станции SSRMS, поручни, узлы фиксации основной фермы.

Внутри модуля установлен силовой каркас с механическими узлами крепления 23 стан­дартных стоек (12 - с научной аппаратурой и 11 - со служебными системами).

В системных стойках расположены блоки систем: управления движением, электропи­тания, связи и телеметрии, жизнеобеспече­ния, терморегулирования, управления бор­товым комплексом и обработки данных, обеспечения внекорабельной деятельности. Кроме того, в одной из служебных стоек располагается пост управления SSRMS. При запуске на борту «Дестини» находилось лишь пять таких стоек: две стойки системы терморегулирования, две стойки авионики и одна с аппаратурой жизнеобеспечения. Остальные шесть стоек планировалось доста­вить в ходе следующего прилета шаттла на МКС в грузовом модуле «Леонардо».

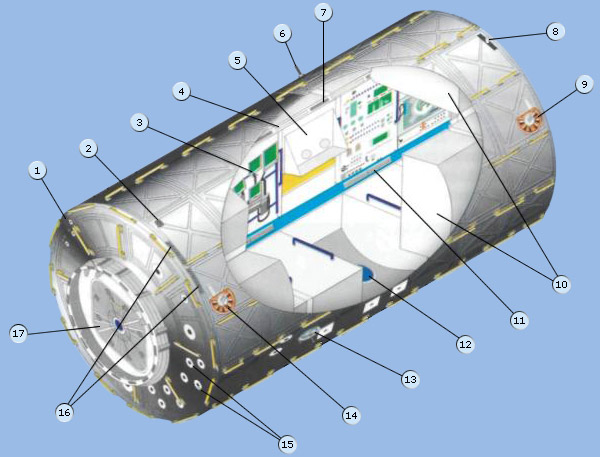

  1. Активный стыковочный узел АСВМ.
  2. Узлы установки рабочих площадок для астронавтов («якорей»).
  3. Стойка с постом управления манипулятором SSRMS.
  4. Светильник.
  5. Перчаточный ящик.
  6. Нижняя вертикальная цапфа крепления модуля в грузовом отсеке шаттла.
  7. Воздуховод.
  8. Узел фиксации основной фермы.
  1. Горизонтальные цапфы крепления модуля в грузовом отсеке шаттла.
  2. Стандартные стойки.
  3. Разъемы интерфейсов.
  4. Иллюминатор (0=508 мм).
  5. Узел крепления захвата дистанционного манипулятора станции PDGF.
  6. Горизонтальные цапфы крепления модуля в грузовом отсеке шаттла.
  7. Мишени системы космического зрения OSVS.
  8. Платы с электро- и гидроразъемами.
  9. Люк.
